Các quy trình kỹ thuật cơ bản và yêu cầu vật liệu để đạt được bộ cảm biến đồng hồ nước đáng tin cậy trong đo lường có độ chính xác cao là gì?

Tính toàn vẹn của bất kỳ dụng cụ đo hiện đại nào, đặc biệt là những dụng cụ được sử dụng để đo lưu lượng quan trọng như đồng hồ nước và thiết bị theo dõi công nghiệp, về cơ bản phụ thuộc vào độ chính xác và độ bền của bộ phận bên trong của nó. Hội cảm biến đồng hồ nước . Bộ phận lắp ráp này không chỉ đơn giản là một bộ phận mà là một hệ thống được thiết kế tỉ mỉ, trong đó các bộ phận điện tử phải được tích hợp vào một vỏ được thiết kế để chịu được môi trường hoạt động khắc nghiệt, liên tục. Thách thức nằm ở việc chuyển đổi một linh kiện điện tử nhạy cảm thành một bộ phận mạnh mẽ, có thể chứng nhận được của một hệ thống cơ khí lớn hơn.

Các quy trình kỹ thuật liên quan đến quá trình chuyển đổi này rất phức tạp, bao gồm khoa học vật liệu, chế tạo vi mô và lắp ráp cơ khí chính xác. Mục tiêu cuối cùng là đảm bảo rằng cảm biến duy trì hiệu chuẩn và tuổi thọ chức năng trong nhiều năm, bất kể động lực học chất lỏng, dao động nhiệt độ hoặc ứng suất cơ học bên ngoài.

Phần một: Vai trò của độ chính xác trong cụm cảm biến đồng hồ nước cho thiết bị đo lưu lượng

Trong các ứng dụng đo lưu lượng, Bộ cảm biến đồng hồ nước là giao diện giữa chất lỏng được đo và bộ xử lý tín hiệu điện tử. Bộ phận lắp ráp này phải thực hiện chức năng của nó mà không làm gián đoạn cấu hình dòng chảy, gây ô nhiễm hoặc bị xuống cấp theo thời gian. Hai loại cảm biến chính minh họa tính chất quan trọng của việc lắp ráp chúng.

Lắp ráp đầu dò siêu âm:

Máy đo lưu lượng siêu âm dựa vào thời gian chính xác của sóng âm truyền qua chất lỏng. Việc lắp ráp đầu dò siêu âm là tối quan trọng đối với hiệu suất của nó.

Tích hợp phần tử áp điện: Lõi của đầu dò là tinh thể áp điện. Tinh thể phải được liên kết với mặt sau và mặt trước của nó bằng nhựa epoxy dẫn điện chuyên dụng. Độ dày và tính đồng nhất của lớp liên kết này ảnh hưởng trực tiếp đến hiệu suất truyền và thu sóng âm. Liên kết không nhất quán gây ra hiện tượng mất tín hiệu và tán xạ, dẫn đến sai số đo.

Niêm phong và đóng gói: Vì đầu dò thường tiếp xúc trực tiếp với nước hoặc chất lỏng khác nên bắt buộc phải có lớp bọc chắc chắn. Điều này liên quan đến việc đúc áp lực toàn bộ tổ hợp trong một hợp chất polymer hoặc gốm kháng hóa chất. Quá trình niêm phong phải đảm bảo không có hơi ẩm lọt vào, đây là nguyên nhân chính gây ra hỏng hóc điện tử lâu dài trong môi trường ẩm ướt. Kỹ thuật đóng gói chân không thường được sử dụng để loại bỏ các túi khí có thể ảnh hưởng đến tính toàn vẹn của cấu trúc dưới áp lực.

Lớp kết hợp âm thanh: Một bước quan trọng trong quá trình lắp ráp liên quan đến việc áp dụng lớp kết hợp âm thanh giữa mặt đầu dò và chất lỏng. Lớp này tối ưu hóa việc truyền năng lượng âm thanh vào chất lỏng. Độ dày của lớp này phải được kiểm soát trong phạm vi micromet, đòi hỏi các điều kiện lắp ráp phòng sạch, tự động để ngăn ngừa ô nhiễm hạt có thể làm thay đổi đặc tính âm thanh.

Lắp ráp cuộn dây cảm biến điện từ:

Thiết bị đo dòng điện từ sử dụng cảm biến để phát hiện điện áp cảm ứng khi chất lỏng dẫn điện đi qua từ trường. Điều này đòi hỏi phải lắp ráp các cuộn dây từ và điện cực có độ chính xác cao.

Cuộn dây và vị trí cuộn dây: Từ trường được tạo ra bởi các cuộn dây được quấn chính xác. Cỡ dây và số vòng dây phải đồng đều, các cuộn dây phải được đặt đối xứng trong thân công tơ. Bất kỳ sự bất đối xứng nào trong vị trí cuộn dây hoặc cuộn dây đều tạo ra từ trường không đồng đều, dẫn đến kết quả đo dòng chảy không chính xác. Máy cuộn tự động và hệ thống xác minh không tiếp xúc được sử dụng để xác nhận hình dạng cuộn dây trước khi lắp ráp cuối cùng.

Gắn điện cực và hoàn thiện bề mặt: Các điện cực đo phải ngang bằng với bề mặt bên trong của ống dòng chảy để tránh nhiễu loạn hoặc tích tụ các mảnh vụn. Quá trình lắp đặt thường bao gồm các vòng đệm có độ bền cao, chống ăn mòn và gia công chính xác vỏ điện cực. Bản thân bề mặt hoàn thiện của các điện cực phải cực kỳ mịn để ngăn chặn các phản ứng điện hóa có thể gây ra nhiễu hoặc lệch tín hiệu.

Nối đất và che chắn: Việc lắp ráp phải kết hợp tấm chắn điện từ mạnh mẽ để bảo vệ các điện cực đo nhạy cảm khỏi nhiễu và nhiễu điện từ bên ngoài. Việc nối đất thích hợp bên trong tổ hợp là rất quan trọng để loại bỏ nhiễu chế độ chung có thể làm hỏng tín hiệu điện áp mức thấp do chất lỏng chảy tạo ra.

Việc thực hiện thành công các bước lắp ráp đòi hỏi khắt khe này được củng cố bởi một dây chuyền công nghiệp hoàn chỉnh, từ thiết kế ban đầu và sản xuất khuôn cho đến lắp ráp và xác minh cuối cùng. Cách tiếp cận nghiêm ngặt này để tích hợp thành phần chính xác là điều cho phép các nhà sản xuất công nghệ thiết bị chuyên dụng, chẳng hạn như Công ty TNHH Công nghệ Thiết bị Khối nước Ninh Ba, cung cấp đồng hồ nước chính xác và đáng tin cậy cho thị trường.

Những thách thức chính về kỹ thuật và khoa học vật liệu vốn có trong quá trình sản xuất khối lượng lớn và xác minh phức tạp các cụm cảm biến cấp thiết bị là gì?

Việc mở rộng quy mô sản xuất các tổ hợp cảm biến có độ chính xác cao từ nguyên mẫu trong phòng thí nghiệm lên hàng triệu đơn vị trong môi trường sản xuất đặt ra những rào cản đáng kể về kỹ thuật và khoa học vật liệu. Thách thức là duy trì độ chính xác ở mức nanomet và độ ổn định lâu dài đồng thời tối ưu hóa chi phí và thông lượng. Quá trình này đòi hỏi sự kiểm soát tỉ mỉ đối với mọi biến số, từ độ tinh khiết của nguyên liệu thô đến thời gian lưu hóa chính xác của các hợp chất kết dính.

Phần thứ hai: Những thách thức, xác minh và định hướng trong tương lai

Những khó khăn cố hữu trong việc kết hợp các thiết bị điện tử linh hoạt, các bộ phận cứng và động lực học chất lỏng thành một sản phẩm bền bỉ duy nhất thúc đẩy sự đổi mới liên tục trong sản xuất và kiểm soát chất lượng.

Những thách thức về khoa học vật liệu trong lắp ráp:

Ăn mòn và kháng hóa chất: Các cụm cảm biến thường xuyên tiếp xúc với nước, nước thường chứa muối hòa tan, clo và các hóa chất khác. Tất cả các vật liệu tiếp xúc bao gồm vỏ cảm biến, điện cực và chất đóng gói phải có khả năng chống suy thoái hóa học và ăn mòn điện hóa đặc biệt. Sử dụng vật liệu ổn định về mặt hóa học, chẳng hạn như các loại thép không gỉ chuyên dụng, polyme PEEK hoặc hợp chất epoxy, là điều cần thiết để đảm bảo tuổi thọ hoạt động kéo dài hàng thập kỷ.

Kết hợp ứng suất nhiệt và cơ: Các vật liệu khác nhau trong tổ hợp sẽ giãn nở và co lại với tốc độ khác nhau khi chịu sự thay đổi nhiệt độ. Sự khác biệt về hệ số giãn nở nhiệt này có thể gây ra ứng suất lên các bộ phận cảm biến, dẫn đến hỏng khớp nối, nứt vòng đệm hoặc làm lệch tín hiệu. Việc lắp ráp chính xác phải sử dụng các lớp giao diện hấp thụ ứng suất hoặc các vật liệu có đặc tính nhiệt phù hợp chặt chẽ để giảm thiểu những tác động này. Bản thân các tác nhân liên kết phải duy trì ổn định và đàn hồi trong phạm vi nhiệt độ hoạt động rộng.

Kiểm soát độ tinh khiết và ô nhiễm: Sự hiện diện của các hạt bụi siêu nhỏ hoặc cặn hữu cơ trong quá trình liên kết có thể làm ảnh hưởng đến độ bám dính và độ kín lâu dài của cụm lắp ráp. Sản xuất số lượng lớn đòi hỏi các quy trình phòng sạch nghiêm ngặt và các giai đoạn làm sạch tự động, chẳng hạn như khắc axit plasma, trước các hoạt động liên kết quan trọng. Ví dụ, sự nhiễm bẩn trên bề mặt của cảm biến siêu âm có thể làm thay đổi đáng kể trở kháng âm thanh của nó và làm giảm vĩnh viễn độ chính xác của nó.

Xác minh và kiểm soát chất lượng phức tạp:

Xác minh không chỉ là kiểm tra cuối cùng; nó là một phần nội tại của quy trình lắp ráp, đảm bảo rằng cảm biến đáp ứng các tiêu chuẩn đo lường quốc tế nghiêm ngặt trước khi tích hợp vào thiết bị cuối cùng.

Hiệu chuẩn và kiểm tra dòng chảy: Mọi chuyển động của cảm biến hoặc đồng hồ đo được lắp ráp phải được hiệu chuẩn bằng cách sử dụng các tiêu chuẩn chính có thể theo dõi được trên các băng thử dòng chảy được công nhận. Điều này liên quan đến việc chạy tổ hợp thông qua một phạm vi tốc độ dòng xác định và so sánh tín hiệu đầu ra của nó với phép đo khối lượng hoặc thể tích đã biết. Đường cong hiệu chuẩn được tạo trong quá trình này được chương trình cơ sở của máy đo lưu trữ và sử dụng vĩnh viễn để sửa dữ liệu cảm biến thô.

Kiểm tra áp suất và rò rỉ: Tính toàn vẹn cấu trúc của niêm phong Hội cảm biến đồng hồ nước được xác minh bằng cách sử dụng các thử nghiệm áp suất thủy lực vượt quá áp suất vận hành quy định tối đa. Bất kỳ sự rò rỉ nào, ngay cả ở mức độ vi mô, đều cho thấy có lỗi trong các bước bịt kín hoặc liên kết của cụm lắp ráp. Các thử nghiệm này phải được tiến hành trong điều kiện nhiệt độ được kiểm soát để tính đến hiệu ứng giãn nở của vật liệu.

Kiểm tra độ ổn định và lão hóa lâu dài: Để dự đoán độ tin cậy lâu dài của cảm biến, các thử nghiệm lão hóa tăng tốc được thực hiện. Điều này liên quan đến việc đưa cảm biến đã lắp ráp vào các biến đổi theo chu kỳ về nhiệt độ, độ ẩm và áp suất trong một khoảng thời gian ngắn để mô phỏng nhiều năm hoạt động. Việc ghi dữ liệu trong quá trình kiểm tra sức chịu đựng này xác minh rằng điểm 0 và độ nhạy của cảm biến vẫn nằm trong giới hạn chấp nhận được, cung cấp dữ liệu quan trọng về độ bền của vật liệu và chất liên kết của tổ hợp.

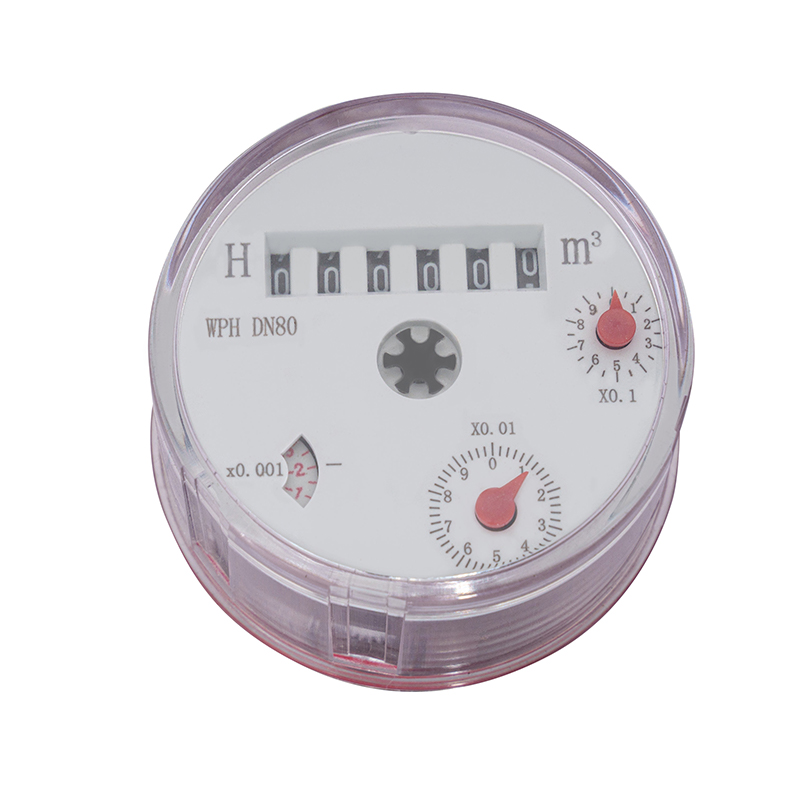

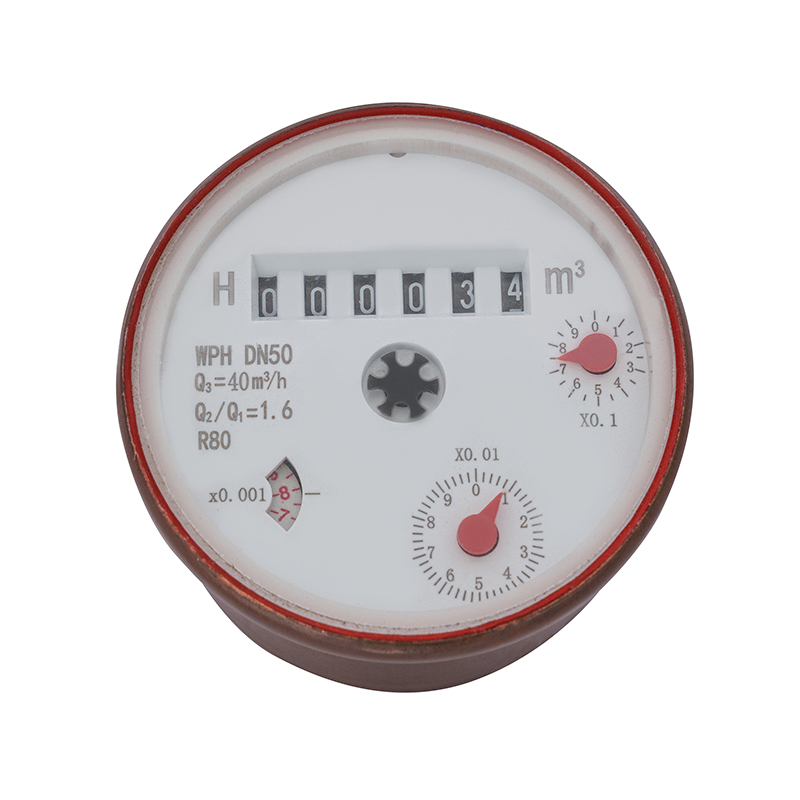

Bộ cảm biến đồng hồ nước được tối ưu hóa cho đo lường dòng chảy: Cốt lõi kỹ thuật của độ chính xác và độ bền

Ứng dụng đáng tin cậy của đo chất lỏng hiệu suất cao, đặc biệt là trong các đồng hồ nước có đường kính lớn, hoàn toàn phụ thuộc vào việc xây dựng thành công Bộ cảm biến đồng hồ nước bên trong. Thành phần này đóng vai trò là lõi kỹ thuật của thiết bị, chịu trách nhiệm chuyển đổi động lực vật lý chất lỏng thành tín hiệu điện tử chính xác. Do đó, quy trình sản xuất Bộ cảm biến đồng hồ nước phải đảm bảo các bộ phận điện tử nhạy cảm của nó được tích hợp trong một cấu trúc chắc chắn về mặt cơ học và hóa học, đảm bảo nhiều năm hoạt động không gặp sự cố. Chính sách không khoan nhượng được áp dụng đối với bất kỳ sai lệch nào trong quy trình sản xuất Bộ cảm biến đồng hồ nước, vì ngay cả những khiếm khuyết nhỏ cũng sẽ trực tiếp dẫn đến kết quả đo không chính xác hoặc lỗi hệ thống sớm.

Cốt lõi sản xuất—Chế tạo và tích hợp bộ cảm biến đồng hồ nước có độ chính xác cao

Việc thiết kế và sản xuất các Hội cảm biến đồng hồ nước kết hợp khoa học vật liệu với kỹ thuật chế tạo có độ chính xác cao để đảm bảo hiệu suất của thiết bị đo cuối cùng đáp ứng các thông số kỹ thuật nghiêm ngặt. Quá trình này bao gồm các yêu cầu tích hợp quan trọng cho cả hai loại Bộ cảm biến đồng hồ nước chính: điện từ và siêu âm.

Liên kết và đóng gói chính xác của cụm cảm biến đồng hồ nước siêu âm: Cốt lõi của phép đo siêu âm nằm ở việc truyền và nhận tín hiệu âm thanh hoàn hảo. Điều này đòi hỏi phải sử dụng nhựa epoxy dẫn điện có độ chính xác cao để liên kết các tinh thể áp điện (nguồn năng lượng cho xung âm) với lớp phù hợp. Việc sử dụng chất kết dính này phải đồng đều và cực kỳ mỏng, thường được điều khiển bởi hệ thống tự động trong điều kiện chân không để ngăn chặn sự không phù hợp trở kháng âm thanh, loại bỏ sự tán xạ tín hiệu và đảm bảo độ nhạy của Hội cảm biến đồng hồ nước . Hơn nữa, các dây mảnh nối các tinh thể với mạch tín hiệu chính phải được bảo đảm bằng kỹ thuật hàn vi mô hoặc hàn chuyên dụng để chịu được rung động liên tục và chu kỳ nhiệt mà không bị trôi điện trở. Cuối cùng, các thành phần điện tử của toàn bộ Bộ cảm biến đồng hồ nước được bọc trong một loại polymer trơ về mặt hóa học, mật độ cao để đảm bảo bịt kín và loại bỏ các khoảng trống cực nhỏ, từ đó đảm bảo độ ổn định cơ và điện lâu dài của Bộ cảm biến đồng hồ nước trong môi trường ẩm ướt.

Cuộn dây cuộn và niêm phong điện cực cho cụm cảm biến đồng hồ nước điện từ: Đối với Bộ cảm biến đồng hồ nước điện từ, độ chính xác được thể hiện qua sự tích hợp của hệ thống tạo từ trường và các điện cực đo. Các cuộn dây từ phải được quấn với độ chính xác hình học cực cao, với độ đồng nhất của thước dây và số vòng quay chính xác được giám sát bằng thiết bị tự động dưới sức căng liên tục. Bất kỳ sai lệch nào trong từ trường đều ảnh hưởng trực tiếp đến độ chính xác của Cụm cảm biến đồng hồ nước. Các điện cực phát hiện điện áp phải được lắp ngang bằng với thành trong của ống dòng chảy để ngăn chặn sự nhiễu loạn và tích tụ mảnh vụn. Việc bịt kín các điểm xuyên điện cực sử dụng các miếng bịt bằng gốm hoặc thủy tinh có độ bền cao, chịu được hóa chất, rất quan trọng để đảm bảo tính chất chống rò rỉ của Bộ cảm biến đồng hồ nước. Đồng thời, phải tích hợp tấm chắn dẫn điện và đường nối đất thích hợp để xử lý các thiết bị điện tử đo lường nhạy cảm và Hội cảm biến đồng hồ nước vỏ như một lồng Faraday để cách ly hiệu quả nhiễu điện từ bên ngoài và bảo vệ tín hiệu đo yếu.
